Описание
Общая информация.

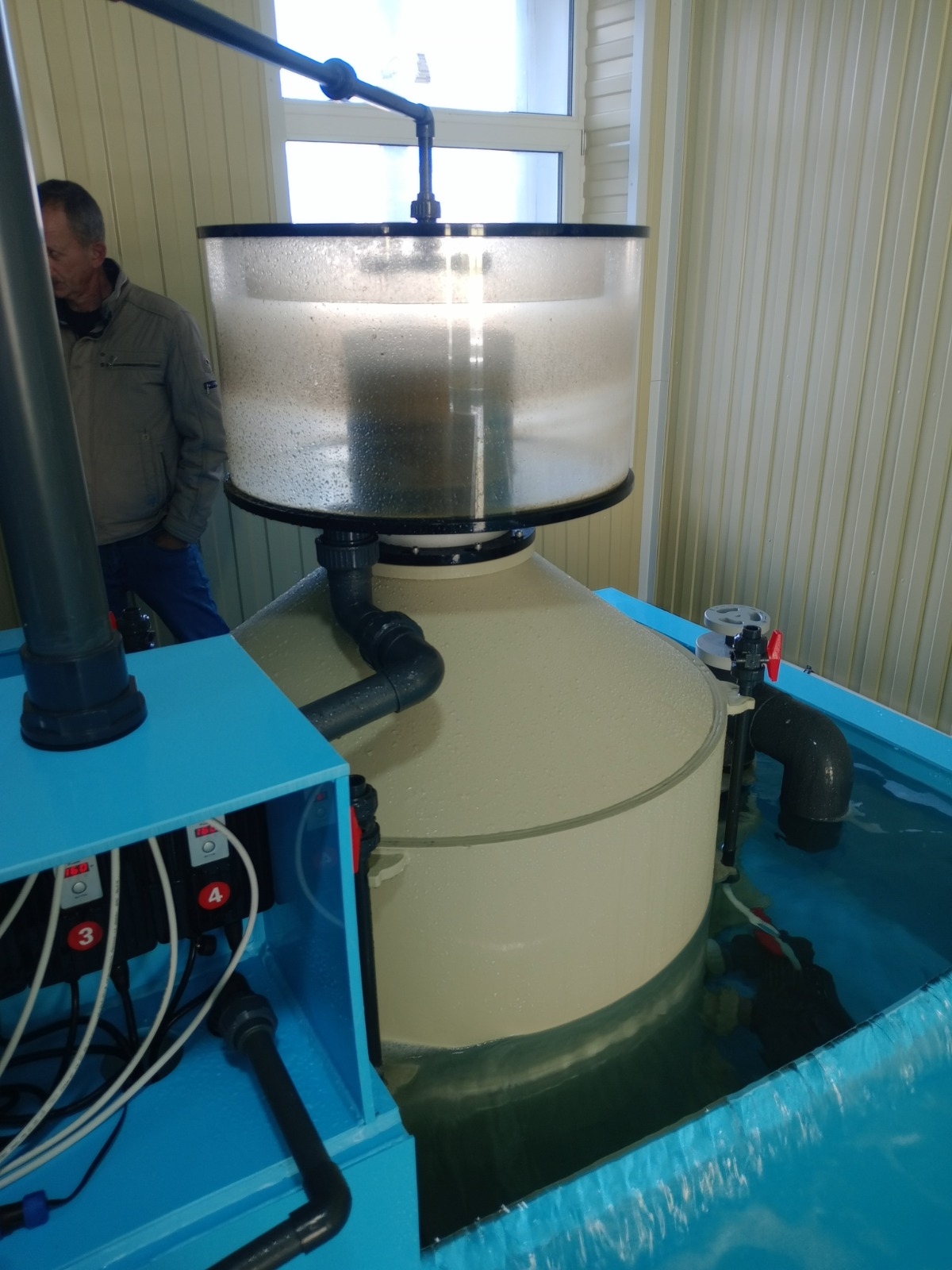

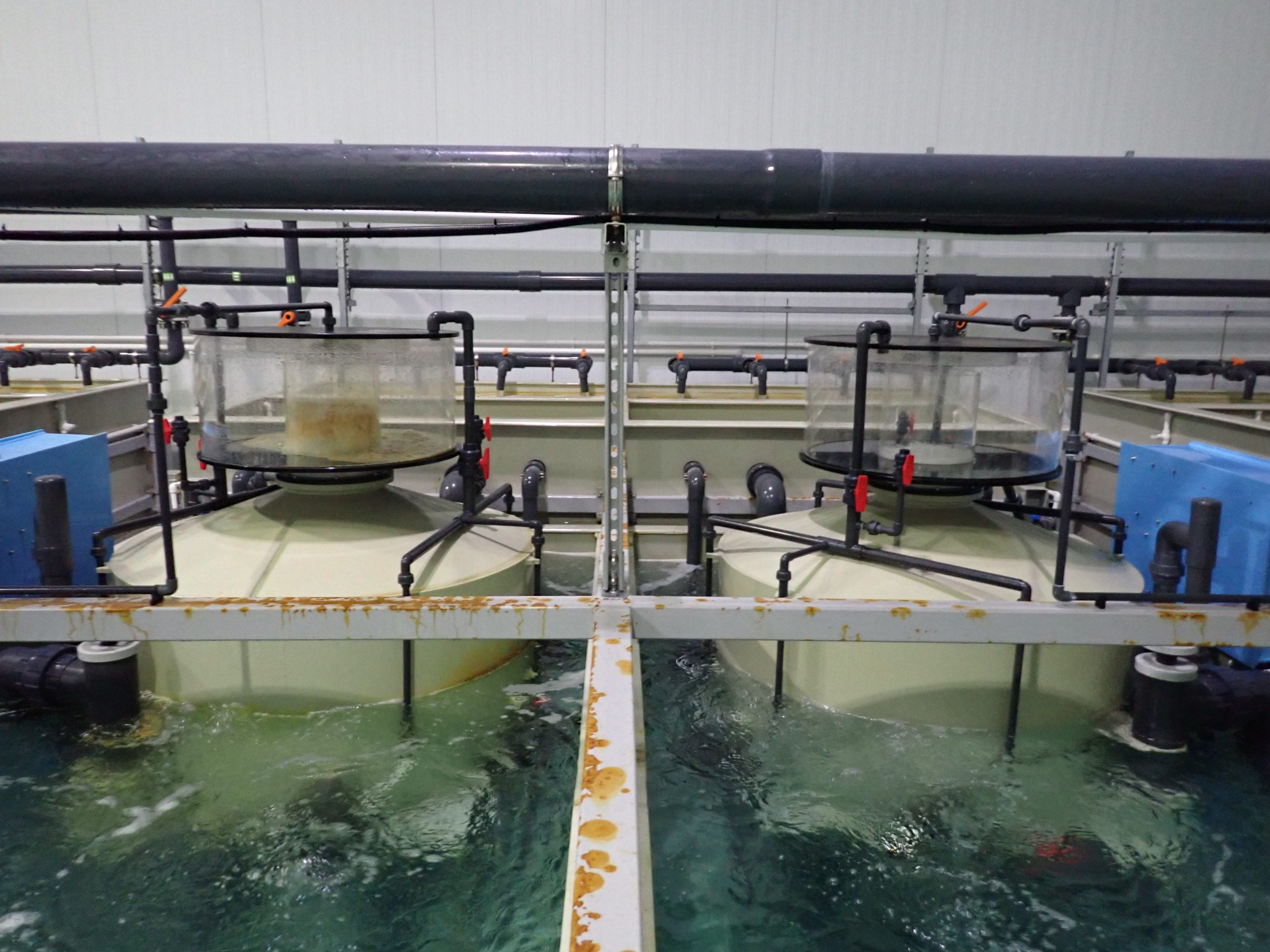

Пеноотделительные колонки Rifpark предназначены для очистки воды от органических и мелкодисперсных механических загрязнений в аквасистемах замкнутого водоснабжения.

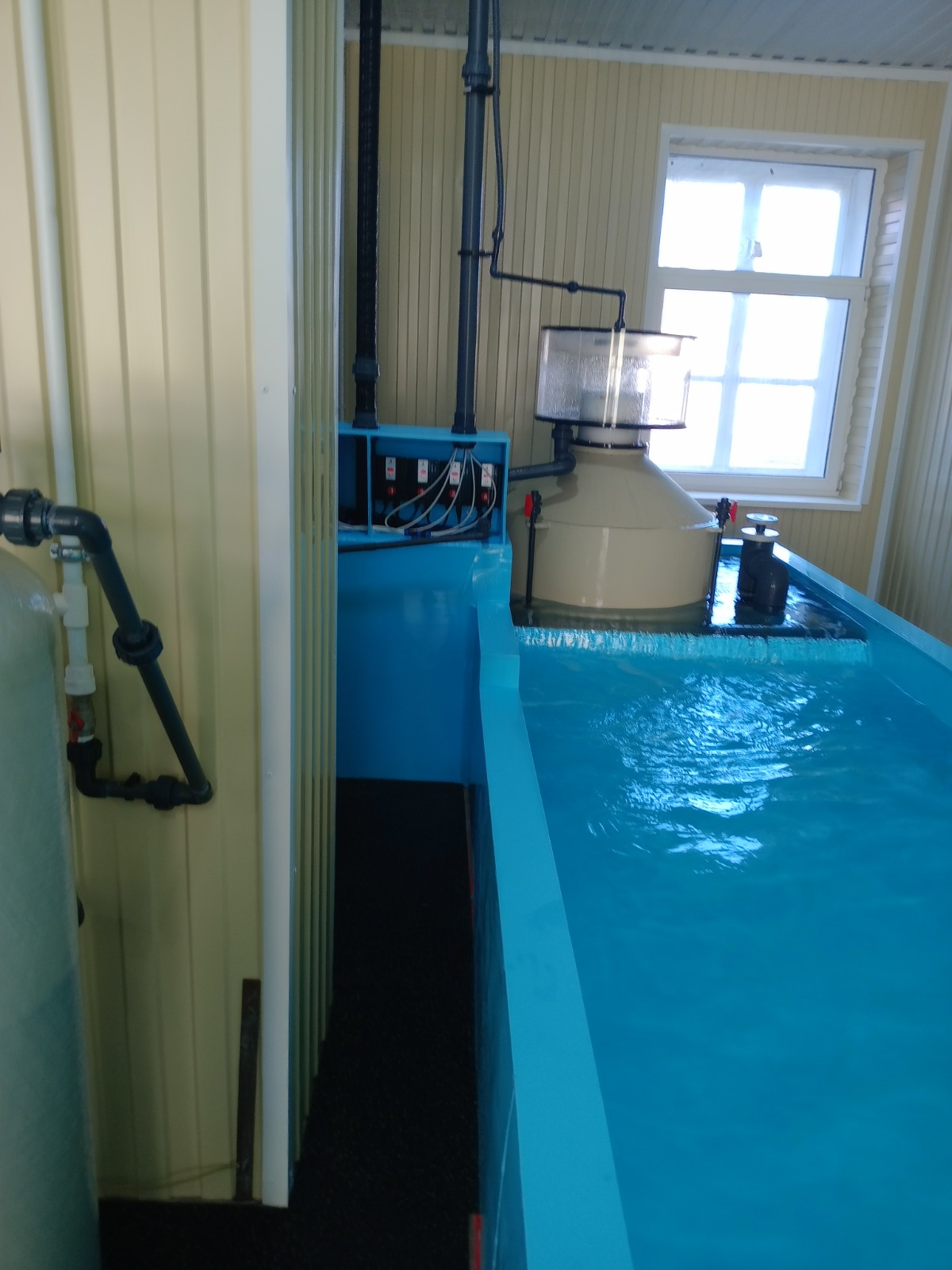

Колонки устанавливается в отсек системы фильтрации на глубину 55-75см.
Колонки оборудованы насосами RedStarfish PA-25000 с игольчатыми роторами номинальной производительность 25 000 л/ч каждый, которые одновременно осуществляют подачу в реактор колонки как воды, так и воздуха (или озона).
Технические характеристики.
Общие характеристики.
Рекомендуемая глубина воды в месте установки пеноотделительной колонки: 600-650мм.
Допустимая глубина воды в месте установки пеноотделительной колонки: 550-750мм.
Диаметр входного патрубка системы автообмыва: 20мм.
Допустимое давление на входе системы автообмыва – 1-4 атм.
Диаметр трубок подачи воздуха на насосы: 20мм
Напряжение питания: 1ф., 220 В, род тока – переменный, 50 Гц, потребляемая электрическая мощность 160Вт на насос. Производительность пеноотделительных колонок, как по воде, так и по воздуху, зависит от глубины погружения колонки и её настроек – чем на более «сухую» пену настроена колонка, тем больше у неё будет производительность.
Пеноотделительные колонки для пресной воды.
| Характеристика | ПК-60Т | ПК-120Т | ПК-180Т |
|---|---|---|---|
| Количество питающих насосов | 4 | 8 | 12 |
| Габариты (Д×Ш×В), мм | 1220х1220х1500 | 1820х1820х1750 | 2250х2250х1800 |
| Мин. площадка для установки, мм | 1250х1250 | 1850×1850 | 2300х2300 |
| Диаметр корпуса, мм | 750 | 1350 | 1650 |
| Диаметр чаши пеносборника, мм | 400 | 800 | 1000 |
| Диаметр выходного патрубка, мм | 90 | 110 | 2x110 |
| Диаметр аварийного переливного патрубка, мм | 50 | 63 | 63 |
| Диаметр дренажного патрубка, мм | 32 | 40 | 50 |
| Производительность по воде, м3/час | 50-60 | 95-120 | 145-180 |
| Производительность по воздуху, м3/час | 12-14 | 24-28 | 36-42 |
Пеноотделительные колонки для морской воды.
| Характеристика | ПК-40Т | ПК-60Т | ПК-80Т | ПК-120Т | ПК-160Т |
|---|---|---|---|---|---|
| Количество питающих насосов | 3 | 3 | 4 | 6 | 8 |
| Габариты (Д×Ш×В), мм | 820х1020х1500 | 1120х1120х1500 | 1220х1450х1750 | 1820х1820х1750 | 2050х2050х1800 |
| Мин. площадка для установки, мм | 850х1050 | 1150х1150 | 1250х1500 | 1850х1850 | 2100х2100 |
| Диаметр корпуса, мм | 620 | 750 | 900 | 1350 | 1550 |
| Диаметр чаши пеносборника, мм | 400 | 400 | 600 | 800 | 800 |
| Диаметр выходного патрубка, мм | 75 | 90 | 110 | 110 | 2x110 |
| Диаметр аварийного переливного патрубка, мм | 50 | 50 | 50 | 63 | 63 |
| Диаметр дренажного патрубка, мм | 32 | 32 | 40 | 40 | 50 |
| Производительность по воде, м3/час | 30-40 | 45-60 | 60-80 | 90-120 | 120-160 |
| Производительность по воздуху, м3/час | 5-6 | 7.5-9 | 10-12 | 15-18 | 20-24 |
Особенности контроллеров насосов пеноотделительной колонки.
Контроллер каждого насоса имеет встроенный частотный преобразовать, позволяющий осуществлять регулировку производительности (и потребляемой мощности) насосов в пределах девяти ступеней с потребляемой мощностью от 80 до 160Вт с шагом 10Вт. Переключение между ступенями осуществляется циклически нажатием кнопки на котроллере. При этом на дисплее контроллера будет отображаться мощность, потребляемая насосом в текущем режиме.
Устройство автообмыва чаши пеносборника.
Пеноотделительная колонка оборудована системой автообмыва чаши пеносборника, которая представляет собой флейту с форсунками, установленную в крышке чаши. При подаче воды на вход флейты последняя под действием реактивной тяги, вызываемой выбросом жидкости из форсунок флейты, будет вращаться и равномерно обмывать всю чашу, способствуя смыву накопившейся пены и скиммата в дренажный патрубок чаши.
Допустимое давление на входе системы автообмыва – 1-4 атм.
Обмыв может осуществляться как пресной, так и морской водой.
Необходимо учитывать, что в процессе обмыва часть воды, используемой для обмыва, попадает во внутреннюю трубу головы пеноотделительной колонки, а значит, попадает в систему. Поэтому для обмыва чаши недопустимо использование воды, непригодной для использования в аквасистеме, в которой установлена пеноотделительная колонка. Также, при использовании колонки в системе с морской водой, использование для обмыва чаши пресной воды может приводить к незначительному опреснению воды в системы.
Также для обмыва пеноотделительной колонки запрещено использовать воду с твердыми частицами размером более 100мкм – использование такой воды приведет к засорению и выходу из строя форсунок системы автообмыва.
