Описание

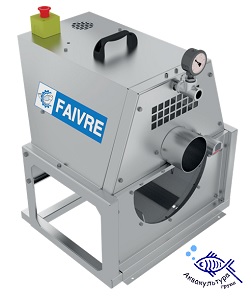

Rotoclean 40 — Барабанный фильтр компании Faivre, является самым маленьким из линейки данных барабанных фильтров.
Его размер и малый вес позволяют легко устанавливать его в труднодоступных местах. Он полностью изготовлен из нержавеющей стали. Барабан диаметром 40 см работает со скоростью 17 об/мин. Расход воды до 12 л/с (43 м3/ч).

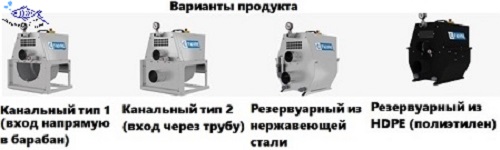

| Тип фильтра | Канальный тип 1 | Канальный тип 2 | Резервуарный тип из нержавеющей стали | Резервуарный тип из HDPE |
|---|---|---|---|---|
| Мощность двигателя, Вт | 250 | |||
| ⌀ Вход-выход в стандартной комплектации, мм | 125 | |||
| Площадь рабочей поверхности фильтра, м2 | 0,24 | |||
| ⌀ Выход для шлама, мм | 110 | |||
| Промывочные форсунки, шт. | 3 | |||
| Скорость вращения, об/мин | 17 | |||
| Расход воды | 12 л/с (43 м3/ч) | |||
| Габариты, ДхШхВ, см | 62х56х67 | 72х56х66 | 70х55х67 | 71х56х69 |
| Вес, кг | 47 | 50 | 78 | 45 |

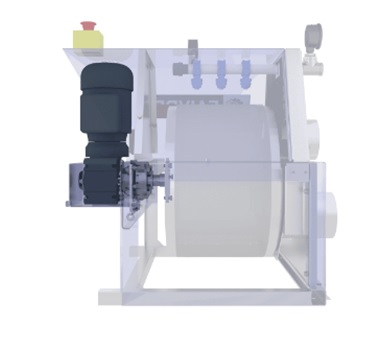

Прямой привод.
Как работает фильтр.
Принцип работы прост: отфильтрованная жидкость поступает во вращающийся барабан. Этот барабан состоит из нержавеющих твердых пластин, покрытых тканью. Загрязнения, превышающие размер отверстий, захватываются внутренней стороной пластин. Барабан работает медленно (от 3 до 17 об/мин, в зависимости от модели) и вытягивает примеси из воды. Промывочная рампа, расположенная в верхней части барабана, очищает пластины, удаляя примеси. Фильтры FAIVRE устойчивы к коррозии, поскольку они полностью изготовлены из нержавеющей стали или полиэтилена высокой плотности. Барабанные фильтры FAIVRE имеют очень мало движущихся частей благодаря их эксклюзивной системе вращения и подвески барабана с ременным приводом (система BDS). Обслуживание сведено к минимуму. Фильтрующие пластины можно заменить за несколько минут благодаря эксклюзивной системе крепления.
Из чего может быть выполнена конструкция.
– Нержавеющая сталь AISI 304L (4301) для пресной воды в стандартной комплектации.
– Нержавеющая сталь AISI 316L (4404) для морской воды в стандартной комплектации.
– Нержавеющая сталь DUPLEX (2205), SUPER DUPLEX (2507), HDPE и титан для теплой морской воды.

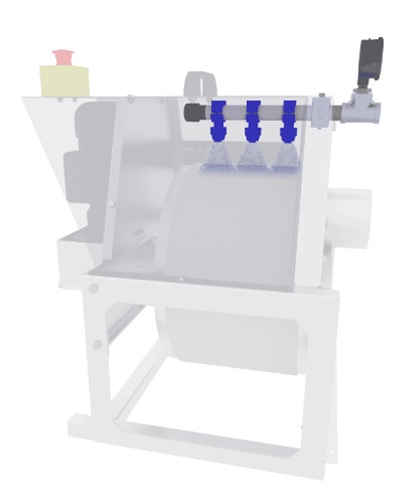

Промывочная рампа с оптимизированным расходом воды и давлением.
Кроме того, давление в форсунках было оптимизировано для идеальной промывки сетки без ее повреждения.

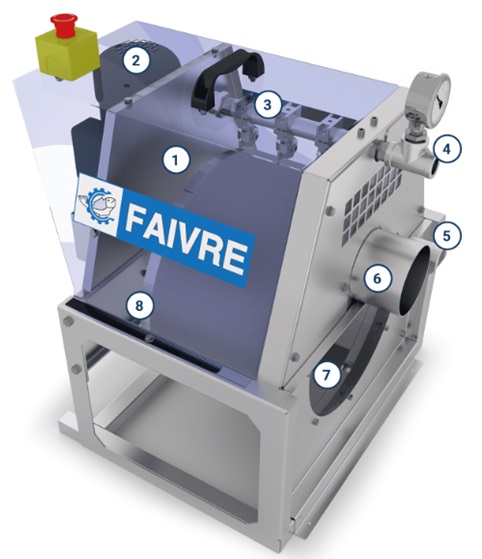

Конструкция.
1.Съемная крышка.
2.Мотор-редуктор IP55.
3.Промывочная рампа с 3 соплами.
4.Соединение промывочного насоса с избыточным давлением.
5.Датчик уровня (опция).
6.Выход шлама.
7.Водозабор.
8.Барабан из нержавеющей стали.
Варианты опций механического фильтра.

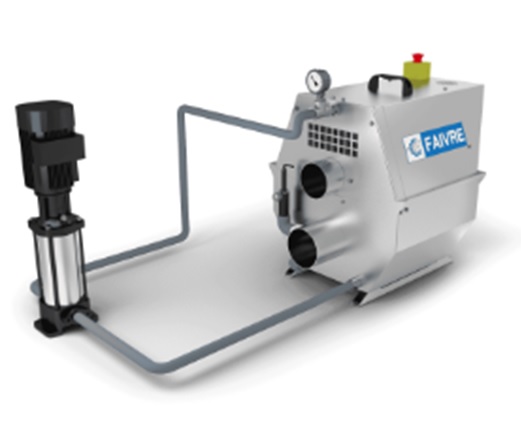

-Промывочный насос.
Этот насос подключен к рампе очистки фильтра. Насос поставляется со всеми принадлежностями, необходимыми для подключения к барабанному фильтру.

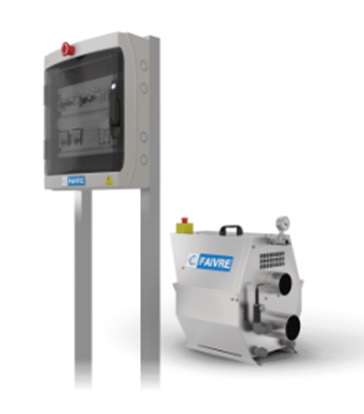

-Блок управления.
Он обеспечивает оптимальный контроль и для всех барабанных фильтров.
Для безопасности людей в коробку встроены:
– 1 запираемый разъединитель.
– 2 аварийки, одна из которых находится на передней части коробки, другая аварийка размещена на барабанном фильтре.
– 3 быстродействующих датчика тока. Детектор тока мгновенно останавливает фильтр в случае, если фильтр внезапно перестанет работать. (Это может произойти при попадании в фильтр с водой слишком густой примеси)
Для безопасности оборудования коробка оснащена:
– 1 Блоком автоматического выключателя для питания коробки.
– 2 термовыключателем для защиты двигателя барабанного фильтра и двигателя промывочного насоса.
Блок управления поставляется с:
– 5-метровым кабелем для питания.
– 10-метровый кабель с разъемом M23 для простого подключения промывочного насоса.
– Кабель длиной 10 м с разъемом M12 для удобного подключения датчика уровня воды.
-Датчик уровня воды и/или таймер.
Датчик уровня воды и таймер – два возможных варианта управления работой барабанного фильтра.
Датчик уровня воды представляет собой мощный радар, который учитывает только уровень жидкости, и ему не мешают пенные отложения на поверхности отфильтрованной жидкости.
Таймер позволяет включать и выключать барабан простым программированием компонента внутри.
Эти два варианта доступны по отдельности или вместе, укажите это при заказе.
